水性环氧乳化沥青是一种环保型道路材料，结合了环氧树脂的高强度、高粘结性和乳化沥青的施工便利性，广泛应用于路面铺装、裂缝修补、桥面防水等工程。以下是其典型应用方法及注意事项：

一、施工前准备

1.材料配制

比例控制：按照厂家提供的配比将水性环氧树脂（A组分）、固化剂（B组分）与乳化沥青混合，通常比例为 环氧树脂:固化剂:乳化沥青 = 1:1:2~4（具体需根据工程要求调整）。

搅拌方法：先将A组分与B组分混合搅拌均匀，再缓慢加入乳化沥青，使用机械搅拌器（转速300~500 rpm）搅拌3~5分钟至均匀，避免引入气泡。

2.基面处理

清除路面油污、松散颗粒和水分，裂缝处需扩缝清理。

潮湿基面需吹干或自然晾干，确保无明水。

二、施工方法

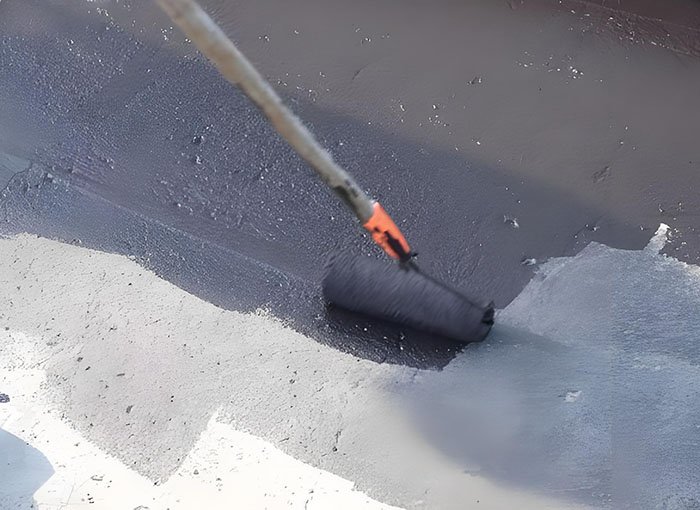

1.喷涂/刮涂

大面积施工（如防水层、粘结层）：采用高压喷涂设备（喷枪压力0.3~0.5 MPa），均匀喷涂1~2遍，用量约0.5~1.2 kg/m²。

局部修补（如裂缝）：用刮板刮涂填缝，确保材料充分嵌入缝隙。

2.混合骨料摊铺（用于薄层罩面）

将混合好的水性环氧乳化沥青与细骨料（如石英砂，粒径≤3 mm）按比例拌合，机械摊铺后压实。

3.分层施工

每层施工间隔时间根据环境温度调整（通常表干后30~60分钟可进行下一层），总厚度控制在2~4 mm。

三、固化与养护

1.固化条件

最佳固化温度：10~35℃，湿度≤80%。低温（＜5℃）或高湿环境下需延长养护时间或采取保温措施。

表干时间：约2~4小时（25℃），完全固化需3~7天。

2.养护要求

固化期间避免雨水冲刷或车辆碾压，可覆盖塑料薄膜保护。

四、注意事项

1.材料管理

现配现用，混合后材料需在1~2小时内用完（适用期受温度影响）。

未用完材料不可倒回原包装，避免污染。

2.安全防护

施工时佩戴手套、护目镜，保持通风。

废弃材料按环保要求处理。

3.质量检验

固化后检查涂层是否均匀、无气泡，粘结强度可通过拉拔试验验证（≥0.5 MPa为合格）。

五、应用场景示例

1.桥面防水：喷涂2遍，形成连续防水膜。

2.路面裂缝修复：灌缝后撒布细砂防粘轮。

3.旧路面翻新：与骨料混合后摊铺1~2 cm薄层，提升耐磨性。

通过规范施工，水性环氧乳化沥青可显著提升路面的耐久性和抗渗性能，同时减少溶剂污染，适合绿色交通工程需求。具体参数需以材料厂家技术手册为准。
